به عنوان تامین کننده مبدل فرکانس VFD، اغلب با مشتریانی مواجه می شوم که در مورد عملکرد کنترل گشتاور این دستگاه ها کنجکاو هستند. در این پست وبلاگ، عملکرد کنترل گشتاور VFD مبدل فرکانس چیست، چگونه کار می کند و اهمیت آن در کاربردهای مختلف را بررسی خواهم کرد.
درک گشتاور در زمینه مبدل های فرکانس
گشتاور اندازه گیری نیروی چرخشی است که یک موتور الکتریکی می تواند ایجاد کند. در عملکرد یک مبدل فرکانس VFD، کنترل گشتاور یک ویژگی حیاتی است که امکان مدیریت دقیق خروجی موتور را فراهم می کند. بر خلاف کنترل اولیه سرعت، که به سادگی سرعت چرخش موتور را تنظیم می کند، کنترل گشتاور بر نیروی اعمال شده توسط شفت موتور تمرکز می کند.
یک مبدل فرکانس VFD برای تبدیل برق AC ورودی به فرکانس و ولتاژ خروجی متغیر طراحی شده است. با کنترل این پارامترها، VFD می تواند گشتاور تولید شده توسط موتور متصل را تنظیم کند. این امر به ویژه در کاربردهایی که نیازهای بار متفاوت است، مانند سیستمهای نوار نقاله، جرثقیلها و ماشینآلات اهمیت دارد.
نحوه عملکرد کنترل گشتاور در مبدل فرکانس VFD
عملکرد کنترل گشتاور در یک مبدل فرکانس VFD بر اساس مکانیزم بازخورد عمل می کند. VFD به طور مداوم جریان و سرعت موتور را کنترل می کند تا گشتاور واقعی تولید شده را محاسبه کند. سپس این مقدار را با نقطه تنظیم گشتاور مورد نظر مقایسه می کند. اگر بین گشتاور واقعی و مورد نظر تفاوت وجود داشته باشد، VFD فرکانس و ولتاژ خروجی را تنظیم می کند تا گشتاور را به نقطه تنظیم بازگرداند.
دو نوع اصلی از روش های کنترل گشتاور وجود دارد که معمولاً در VFD ها استفاده می شود: کنترل گشتاور حلقه باز و کنترل گشتاور حلقه بسته.
باز - کنترل گشتاور حلقه
در کنترل گشتاور حلقه باز، VFD گشتاور را بر اساس جریان و سرعت موتور تخمین می زند. به دستگاه بازخوردی مانند رمزگذار نیاز ندارد. این روش نسبتاً ساده و مقرون به صرفه است و آن را برای کاربردهایی که دقت بالا حیاتی نیست مناسب میسازد. به عنوان مثال، در برخی کاربردهای ساده فن یا پمپ، کنترل گشتاور حلقه باز می تواند عملکرد کافی را ارائه دهد.
بسته - کنترل گشتاور حلقه
از سوی دیگر، کنترل گشتاور حلقه بسته، از یک رمزگذار یا سایر دستگاه های بازخورد برای اندازه گیری مستقیم سرعت و موقعیت موتور استفاده می کند. این امکان کنترل دقیقتر گشتاور را فراهم میکند، زیرا VFD میتواند تنظیمات بلادرنگ را بر اساس بازخورد واقعی انجام دهد. کنترل گشتاور حلقه بسته اغلب در کاربردهایی استفاده می شود که به دقت بالایی نیاز دارند، مانند بازوهای روباتیک و مراکز ماشینکاری با سرعت بالا.
مزایای کنترل گشتاور در VFD های مبدل فرکانس
عملکرد کنترل گشتاور در VFD های مبدل فرکانس چندین مزیت قابل توجه را ارائه می دهد:
بهره وری انرژی بهبود یافته است
با کنترل دقیق گشتاور، VFD می تواند مصرف برق موتور را با توجه به نیازهای بار واقعی تنظیم کند. این بدان معنی است که موتور فقط از مقدار لازم انرژی استفاده می کند و در نتیجه باعث صرفه جویی در انرژی می شود. به عنوان مثال، در یک سیستم نوار نقاله، زمانی که بار سبک است، VFD می تواند گشتاور و توان مصرفی را کاهش دهد، در حالی که زمانی که بار سنگین است، آن را افزایش می دهد.
کنترل فرآیند پیشرفته
در فرآیندهای صنعتی، کنترل دقیق گشتاور برای حفظ کیفیت محصول ضروری است. به عنوان مثال، در یک فرآیند تولید کاغذ، عملکرد کنترل گشتاور VFD تضمین می کند که کاغذ در یک کشش ثابت پیچیده می شود و از چین و چروک و شکستگی جلوگیری می کند.
عمر موتور طولانی تر
کنترل صحیح گشتاور فشار وارده به موتور را کاهش می دهد که می تواند طول عمر آن را افزایش دهد. با اجتناب از گشتاور بیش از حد یا کم گشتاور، موتور کمتر دچار خرابی های مکانیکی و گرمای بیش از حد می شود.
کاربردهای کنترل گشتاور در VFD های مبدل فرکانس
عملکرد کنترل گشتاور VFD های مبدل فرکانس به طور گسترده در صنایع مختلف استفاده می شود:
حمل و نقل مواد
در سیستم های نوار نقاله، جرثقیل ها و لیفتراک ها، کنترل گشتاور برای عملکرد روان و کارآمد ضروری است. این امکان کنترل دقیق حرکت بار را فراهم می کند و از شروع و توقف ناگهانی که می تواند به کالاهای در حال حمل آسیب برساند جلوگیری می کند.
ماشین ابزار
در ماشین های فرز، تراش و سنگ زنی، کنترل گشتاور تضمین می کند که ابزارهای برش با نیروی بهینه کار می کنند. این منجر به پرداخت سطحی بهتر و دقت ابعادی قطعات ماشینکاری شده می شود.
صنعت نساجی
در تولید نساجی، از کنترل گشتاور برای کنترل کشش نخ در طی فرآیندهای ریسندگی، بافندگی و سیم پیچی استفاده می شود. این به تولید پارچه های با کیفیت بالا با خواص ثابت کمک می کند.
محصولات ارائه شده توسط شرکت ما

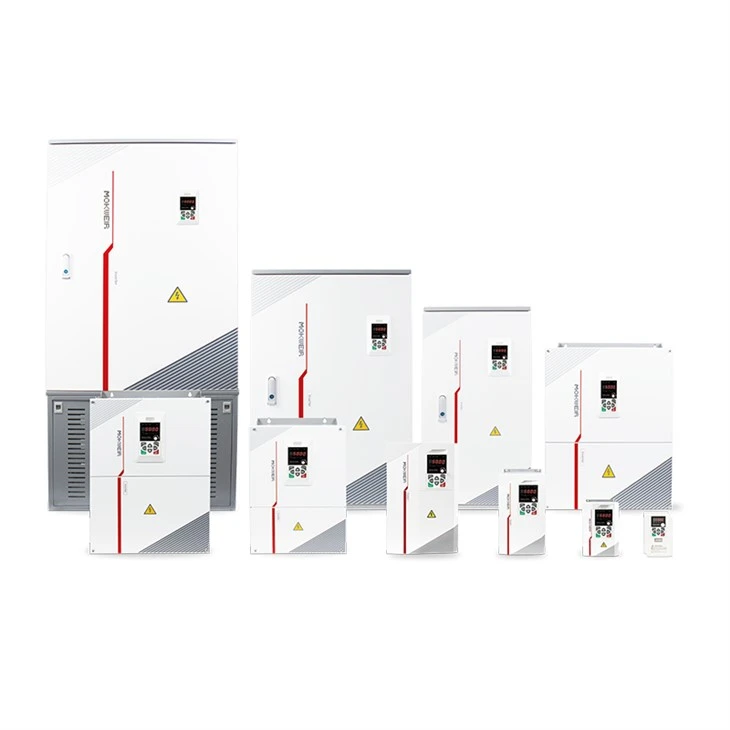

به عنوان تامین کننده مبدل فرکانس VFD، ما طیف گسترده ای از محصولات را برای رفع نیازهای مختلف مشتریان ارائه می دهیم. مادرایو فرکانس 3 فازبرای کاربردهای صنعتی که نیاز به عملکرد بالا و قابل اعتماد دارند طراحی شده است. دارای فناوری پیشرفته کنترل گشتاور است که امکان عملکرد دقیق و پایدار را فراهم می کند.
برای برنامه های کوچکتر، ما10 اسب بخار VFDیک انتخاب عالی است این کنترل گشتاور کارآمد را فراهم می کند و برای استفاده در ماشین آلات و تجهیزات در مقیاس کوچک مناسب است.
اگر به دنبال راه حلی جامع برای نیازهای کنترل موتور خود هستید، مامبدل فرکانس VFDترکیبی از ویژگی های پیشرفته از جمله کنترل گشتاور، کنترل سرعت و عملکردهای حفاظتی را ارائه می دهد.
نتیجه گیری
عملکرد کنترل گشتاور یک مبدل فرکانس VFD یک ابزار قدرتمند است که مزایای بی شماری را از نظر بهره وری انرژی، کنترل فرآیند و طول عمر موتور ارائه می دهد. چه در صنعت حمل و نقل مواد، ماشین ابزار یا صنعت نساجی باشید، محصولات ما می توانند کنترل دقیق گشتاور مورد نیاز شما را ارائه دهند.
اگر علاقه مند به کسب اطلاعات بیشتر در مورد محصولات VFD مبدل فرکانس ما هستید یا الزامات خاصی برای برنامه خود دارید، توصیه می کنیم برای بحث دقیق با ما تماس بگیرید. تیم کارشناسان ما آماده کمک به شما در یافتن بهترین راه حل برای نیازهای شما هستند.
مراجع
- Boldea, I., & Nasar, SA (1999). درایوهای الکتریکی: مفاهیم، کاربردها و کنترل مطبوعات CRC.
- Krause، PC، Wasynczuk، O.، و Sudhoff، SD (2013). تجزیه و تحلیل ماشین های الکتریکی و سیستم های محرک. وایلی.
