من به عنوان تامین کننده درایوهای اینورتر 7.5 کیلوواتی، اهمیت حیاتی محافظت از این دستگاه های ارزشمند در برابر صاعقه را درک می کنم. رعد و برق یک پدیده طبیعی قدرتمند است که می تواند آسیب قابل توجهی به تجهیزات الکتریکی از جمله درایوهای اینورتر وارد کند. در این پست وبلاگ، نکات و راهکارهای عملی را در مورد نحوه محافظت از درایو اینورتر 7.5 کیلوواتی خود در برابر برخورد صاعقه به اشتراک خواهم گذاشت.
درک خطرات ناشی از رعد و برق
رعد و برق یک تخلیه الکتریکی است که زمانی رخ می دهد که بار الکتریکی در جو ایجاد می شود. هنگامی که یک رعد و برق برخورد می کند، می تواند مقدار زیادی انرژی را در مدت زمان بسیار کوتاهی آزاد کند. این انرژی می تواند از طریق ضربات مستقیم، ضربات غیرمستقیم (مانند القای الکترومغناطیسی) و یا از طریق خطوط برق و کابل های ارتباطی به سیستم های الکتریکی منتقل شود.
برای یک درایو اینورتر 7.5 کیلوواتی، صاعقه می تواند انواع مختلفی از آسیب ها را ایجاد کند. می تواند قطعات الکترونیکی را سرخ کند، مدارهای کنترل را مختل کند و حتی منجر به خرابی کامل درایو شود. علاوه بر این، افزایش انرژی الکتریکی می تواند خطر ایمنی را برای اپراتورها و سایر تجهیزات متصل به همراه داشته باشد.
نصب در محل مناسب
یکی از اولین گام ها برای محافظت از درایو اینورتر 7.5 کیلوواتی در برابر صاعقه، نصب آن در محل مناسب است. محل نصب باید از اجسام بلند مانند درختان، تیرک ها و ساختمان هایی که احتمال بیشتری برای جذب رعد و برق دارند دور باشد. در صورت امکان، درایو اینورتر باید در ساختمانی با سیستم حفاظت صاعقه مناسب نصب شود.
ساختمانی با میله صاعقه گیر یا مش محافظ صاعقه می تواند به انحراف ایمن جریان صاعقه به زمین کمک کند. درایو اینورتر باید در داخل حجم محافظت شده سیستم حفاظت در برابر صاعقه قرار گیرد. علاوه بر این، محل نصب باید به خوبی تهویه شود تا از گرم شدن بیش از حد جلوگیری شود، زیرا گرما می تواند آسیب های ناشی از نوسانات الکتریکی را تشدید کند.
دستگاه های حفاظت از نوسانات (SPD)
دستگاه های حفاظت از نوسانات برای محافظت از درایو اینورتر 7.5 کیلوواتی در برابر نوسانات ناشی از صاعقه ضروری هستند. SPD ها با منحرف کردن انرژی الکتریکی اضافی از برخورد صاعقه به زمین کار می کنند و از رسیدن آن به اجزای حساس درایو اینورتر جلوگیری می کنند.
انواع مختلفی از SPD در دسترس هستند، از جمله نوع 1، نوع 2، و نوع 3. SPDهای نوع 1 برای مقابله با نوسانات پرانرژی ناشی از برخورد مستقیم صاعقه طراحی شده اند و معمولاً در ورودی اصلی برق ساختمان نصب می شوند. SPDهای نوع 2 برای حفاظت بیشتر استفاده می شوند و معمولاً در تابلوهای توزیع نصب می شوند. SPD های نوع 3 برای محافظت از تجهیزات الکترونیکی حساس مانند درایو اینورتر مناسب تر هستند و در نزدیکی دستگاه نصب می شوند.
هنگام انتخاب SPD برای درایو اینورتر 7.5 کیلوواتی خود، مهم است که دستگاه هایی با درجه بندی ولتاژ و ظرفیت تخلیه مناسب انتخاب کنید. SPD ها باید طبق دستورالعمل سازنده به درستی نصب و متصل شوند. نگهداری و آزمایش منظم SPDها نیز برای اطمینان از اثربخشی آنها ضروری است.
زمین کردن
اتصال زمین مناسب برای محافظت از درایو اینورتر در برابر صاعقه بسیار مهم است. یک سیستم زمین خوب مسیری با مقاومت کم را برای جریان صاعقه ایمن به زمین فراهم می کند. درایو اینورتر باید به یک الکترود زمین اختصاصی متصل شود که باید امپدانس پایینی داشته باشد.
رسانای زمین باید اندازه کافی داشته باشد تا نوسانات جریان بالا ناشی از برخورد صاعقه را بدون گرم شدن بیش از حد حمل کند. توصیه می شود از هادی های مسی برای اتصال زمین استفاده کنید، زیرا مس دارای رسانایی الکتریکی خوبی است. برای اطمینان از عدم وجود اتصالات سست یا خوردگی، سیستم اتصال به زمین باید به طور مرتب بازرسی شود.
ترانسفورماتورهای ایزوله
از ترانسفورماتورهای ایزولاسیون نیز می توان برای محافظت از درایو اینورتر 7.5 کیلوواتی در برابر نوسانات برق ناشی از رعد و برق استفاده کرد. یک ترانسفورماتور ایزولاسیون مدارهای الکتریکی ورودی و خروجی را جدا می کند و ایزوله الکتریکی را فراهم می کند. این می تواند به کاهش انتقال نویز و نویز الکتریکی از منبع تغذیه به درایو اینورتر کمک کند.
هنگام استفاده از ترانسفورماتور ایزوله، مهم است که ترانسفورماتوری با درجه بندی ولتاژ و ظرفیت توان مناسب انتخاب کنید. ترانسفورماتور ایزولاسیون باید بین منبع تغذیه و درایو اینورتر نصب شود و به درستی به زمین متصل شود.
فیلتر خط برق
فیلترهای خطوط برق را می توان برای محافظت از درایو اینورتر در برابر نویزهای با فرکانس بالا و نوسانات در خطوط برق نصب کرد. این فیلترها می توانند به کاهش تاثیر رعد و برق های گذرا بر روی درایو اینورتر کمک کنند.
فیلترهای خطوط برق با مسدود کردن یا تضعیف فرکانسهای ناخواسته کار میکنند در حالی که به فرکانس برق عادی اجازه عبور میدهند. آنها معمولاً در ورودی درایو اینورتر نصب می شوند و می توانند به بهبود کیفیت کلی توان و قابلیت اطمینان درایو کمک کنند.
حفاظت از خطوط ارتباطی
علاوه بر محافظت از برق ورودی درایو اینورتر 7.5 کیلوواتی، محافظت از خطوط ارتباطی نیز مهم است. بسیاری از درایوهای اینورتر از طریق کابل های ارتباطی به دستگاه های دیگر مانند اترنت، RS - 485 یا Modbus متصل می شوند. نوسانات ناشی از رعد و برق می تواند از طریق این خطوط ارتباطی عبور کند و به مدارهای ارتباطی داخلی درایو اینورتر آسیب برساند.
برای خطوط ارتباطی نیز می توان از دستگاه های حفاظت از ولتاژ استفاده کرد. این دستگاهها برای محافظت از رابطهای ارتباطی حساس در برابر نوسانات الکتریکی طراحی شدهاند. مشابه SPDهای خطوط برق، SPDهای خطوط ارتباطی باید بر اساس رتبه بندی ولتاژ مناسب و نرخ داده های سیستم ارتباطی انتخاب شوند.
تعمیر و نگهداری و بازرسی منظم
تعمیر و نگهداری و بازرسی منظم درایو اینورتر 7.5 کیلوواتی و سیستم های حفاظتی مرتبط با آن برای اطمینان از محافظت طولانی مدت در برابر صاعقه ضروری است. در طول تعمیر و نگهداری، SPD ها باید از نظر عملکرد مناسب آزمایش شوند و هر گونه قطعات آسیب دیده یا فرسوده باید تعویض شوند.
سیستم اتصال زمین باید از نظر اتصالات شل، خوردگی و امپدانس مناسب بررسی شود. ترانسفورماتورهای ایزولاسیون و فیلترهای خطوط برق نیز باید برای هر گونه علائم آسیب یا نقص بررسی شوند. علاوه بر این، خود درایو اینورتر باید از نظر هر گونه علائم گرمای بیش از حد، قوس الکتریکی یا سایر شرایط غیرعادی بررسی شود.
نتیجه گیری
حفاظت از یک درایو اینورتر 7.5 کیلوواتی در برابر برخورد صاعقه مستلزم یک رویکرد جامع است که شامل نصب صحیح، استفاده از وسایل حفاظت از نوسانات، اتصال زمین، ترانسفورماتورهای ایزوله، فیلتر خط برق و حفاظت از خطوط ارتباطی است. با اجرای این اقدامات می توانید خطر آسیب دیدن درایو اینورتر خود در اثر برخورد صاعقه را به میزان قابل توجهی کاهش دهید.

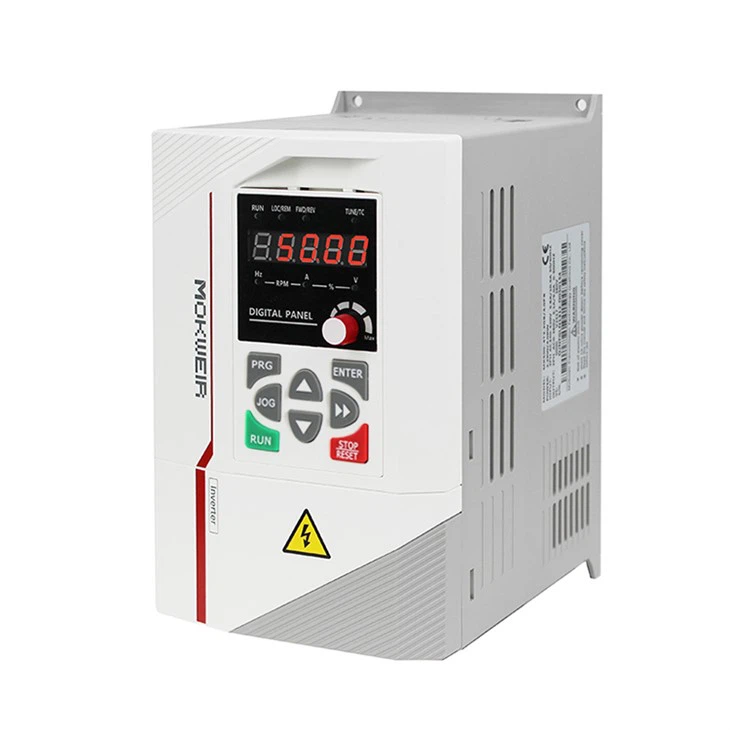

اگر به دنبال یک درایو اینورتر 7.5 کیلوواتی با کیفیت بالا هستید یا به اطلاعات بیشتری در مورد محافظت از درایو موجود خود در برابر صاعقه نیاز دارید، ما اینجا هستیم تا به شما کمک کنیم. ما همچنین طیف وسیعی از محصولات مرتبط ماننددرایو VFD 100 اسب بخار،درایو فرکانس متغیر 3 فاز، وورودی تک فاز VFD 5 اسب بخار. امروز با ما تماس بگیرید تا در مورد نیازهای خاص خود صحبت کنیم و بیایید برای رفع نیازهای شما یک مذاکره خرید را آغاز کنیم.
مراجع
- IEEE Std C62.41.2 - 2002، تمرین پیشنهادی IEEE در مورد مشخص کردن نوسانات در مدارهای برق متناوب ولتاژ پایین (1000 ولت و کمتر).
- IEC 61643 - 11:2011، دستگاههای حفاظتی ولتاژ پایین - قسمت 11: دستگاههای حفاظتی ولتاژ متصل به سیستمهای قدرت ولتاژ پایین - الزامات و روشهای آزمایش.
- NFPA 780:2017، استاندارد برای نصب سیستم های حفاظت در برابر صاعقه.
