برنامه نویسی یک رابط انسانی و ماشین (HMI) یک کار مهم است که شکاف بین اپراتورها و فرآیندهای صنعتی را به وجود می آورد. من به عنوان یک تأمین کننده HMI ، من از دست اول شاهد اهمیت HMI های برنامه ریزی شده در تقویت کارآیی عملیاتی ، ایمنی و بهره وری بوده ام. در این وبلاگ ، برخی از بینش های عمیق را در مورد نحوه برنامه ریزی HMI به طور مؤثر به اشتراک می گذارم.
درک اصول برنامه نویسی HMI
قبل از ورود به فرآیند برنامه نویسی ، درک این موضوع که HMI چیست و نقش آن در تنظیمات صنعتی ضروری است. HMI یک رابط کاربری است که به اپراتورها اجازه می دهد تا با ماشین ها ، سیستم ها یا فرآیندها تعامل داشته باشند. این می تواند داده های زمان واقعی را نشان دهد ، ورودی را از اپراتورها دریافت کند و عملکردهای مختلفی را کنترل کند.
اولین قدم در برنامه نویسی HMI تعریف الزامات است. این شامل همکاری با End - کاربران ، مهندسان و سایر ذینفعان برای درک نیازهای آنها است. چه نوع داده ای باید نمایش داده شود؟ اپراتورها باید چه اقداماتی را انجام دهند؟ آیا الزامات ایمنی خاصی وجود دارد؟ پاسخ دادن به این سؤالات به شما کمک می کند تا یک نقشه راه واضح برای پروژه برنامه نویسی ایجاد کنید.
انتخاب نرم افزار برنامه نویسی مناسب
چندین گزینه نرم افزار برنامه نویسی برای HMI ها وجود دارد که هر کدام دارای ویژگی ها و قابلیت های خاص خود هستند. برخی از گزینه های محبوب شامل زیمنس WINCC ، نمای FactoryTalk Automation Rockwell و طراح GT برقی میتسوبیشی است. هنگام انتخاب یک نرم افزار ، عواملی مانند سازگاری با سخت افزار HMI ، سهولت استفاده و پیچیدگی پروژه را در نظر بگیرید.
شرکت ما طیف وسیعی از HMI ها را ارائه می دهد ، از جملهHMI صنعتی، که با انواع نرم افزار برنامه نویسی سازگار هستند. نرم افزاری که شما انتخاب می کنید باید از پروتکل های ارتباطی مورد نیاز برای اتصال به تجهیزات صنعتی خود پشتیبانی کند. پروتکل های متداول شامل Modbus ، Profibus و اترنت/IP است. اطمینان حاصل کنید که این نرم افزار می تواند نرخ انتقال داده ها و الزامات امنیتی سیستم شما را اداره کند.
طراحی رابط کاربری
رابط کاربری (UI) چهره HMI است. UI با طراحی چاه می تواند تجربه اپراتور را به میزان قابل توجهی بهبود بخشد و احتمال خطاها را کاهش دهد. هنگام طراحی UI ، اصول زیر را در خاطر داشته باشید:
- سادگی: UI باید به راحتی قابل درک و پیمایش باشد. با اطلاعات بیش از حد از درهم و برهمی صفحه خودداری کنید. برای انتقال مؤثر اطلاعات ، از برچسب ها ، نمادها و رنگ ها استفاده کنید.
- ثبات: حفظ قوام در طرح ، طرح رنگ و عملکرد در تمام صفحه ها. این به اپراتورها کمک می کند تا به سرعت با HMI آشنا شوند.
- دید: اطمینان حاصل کنید که تمام اطلاعات مهم در یک نگاه قابل مشاهده است. برای خواندن متن و گرافیک ها از اندازه های فونت مناسب و کنتراست استفاده کنید.
به عنوان مثال ، اگر در حال برنامه ریزی HMI برای یک فرآیند تولید هستید ، ممکن است بخواهید یک صفحه اصلی را طراحی کنید که وضعیت کلی خط تولید مانند نرخ تولید فعلی ، دما و فشار را نشان می دهد. دریل - صفحه نمایش پایین می تواند برای ارائه اطلاعات دقیق تر در مورد اجزای خاص یا فرآیندها استفاده شود.
برنامه نویسی عملکرد
پس از طراحی UI ، وقت آن است که عملکرد HMI را برنامه ریزی کنیم. این شامل نوشتن کد برای انجام کارهایی مانند کسب داده ها ، منطق کنترل و کنترل هشدار است.
- کسب داده: HMI برای جمع آوری داده های زمان واقعی باید با تجهیزات صنعتی ارتباط برقرار کند. این می تواند با استفاده از پروتکل های ارتباطی که قبلاً ذکر شد انجام شود. نرم افزار برنامه نویسی معمولاً توابع یا کتابخانه ها را برای ساده کردن فرآیند دستیابی به داده ها فراهم می کند. به عنوان مثال ، می توانید از توابع Modbus برای خواندن داده ها از PLC (کنترل کننده منطق قابل برنامه ریزی) استفاده کنید.
- منطق کنترل: از HMI می توان برای ارسال دستورات کنترل به تجهیزات صنعتی استفاده کرد. این امر برای اجرای منطق کنترل نیاز به نوشتن کد دارد. به عنوان مثال ، اگر می خواهید موتور را شروع یا متوقف کنید ، باید دستور مناسب را از طریق HMI به PLC ارسال کنید.
- دست زدن به زنگ هشدار: هشدارها بخش مهمی از HMI هستند. آنها هنگامی که چیزی در سیستم رخ می دهد ، به اپراتورها اطلاع می دهند. برای تشخیص شرایط هشدار ، نمایش پیام های هشدار و اقدامات مناسب باید HMI را برنامه ریزی کنید. به عنوان مثال ، اگر درجه حرارت در یک فرآیند از حد مشخصی فراتر رود ، HMI می تواند یک پیام هشدار را نمایش داده و اعلان را به دستگاه تلفن همراه اپراتور ارسال کند.
آزمایش و اشکال زدایی
پس از برنامه نویسی HMI ، آزمایش و اشکال زدایی سیستم به طور کامل بسیار مهم است. این شامل شبیه سازی سناریوهای مختلف و بررسی اینکه آیا HMI همانطور که انتظار می رود رفتار می کند یا خیر.
- تست واحد: توابع و مؤلفه های HMI را آزمایش کنید تا اطمینان حاصل شود که آنها به درستی کار می کنند. به عنوان مثال ، با تأیید اینکه HMI می تواند داده های دقیقی را از تجهیزات صنعتی دریافت کند ، عملکرد دستیابی به داده ها را آزمایش کنید.
- تست ادغام: HMI را در ترکیب با تجهیزات صنعتی آزمایش کنید تا از ارتباطات و تعامل یکپارچه اطمینان حاصل شود. بررسی کنید که آیا دستورات کنترل به درستی ارسال شده و دریافت شده است یا خیر ، و آیا هشدار مطابق آنچه در نظر گرفته شده است کار می کند.
- آزمایش پذیرش کاربر: شامل پایان - کاربران در فرآیند آزمایش. آنها می توانند بازخورد ارزشمندی در مورد قابلیت استفاده و عملکرد HMI ارائه دهند. بر اساس بازخورد آنها ، تنظیمات لازم را انجام دهید.
استقرار و نگهداری
پس از آزمایش و تأیید HMI ، زمان استقرار آن در محیط صنعتی است. این شامل نصب سخت افزار HMI ، پیکربندی تنظیمات ارتباطی و بارگذاری نرم افزار برنامه ریزی شده است.
پس از استقرار ، برای اطمینان از ادامه کار HMI به طور هموار ، به نگهداری منظم لازم است. این شامل به روزرسانی های نرم افزاری ، بازرسی های سخت افزاری و عیب یابی هرگونه مشکل ممکن است.

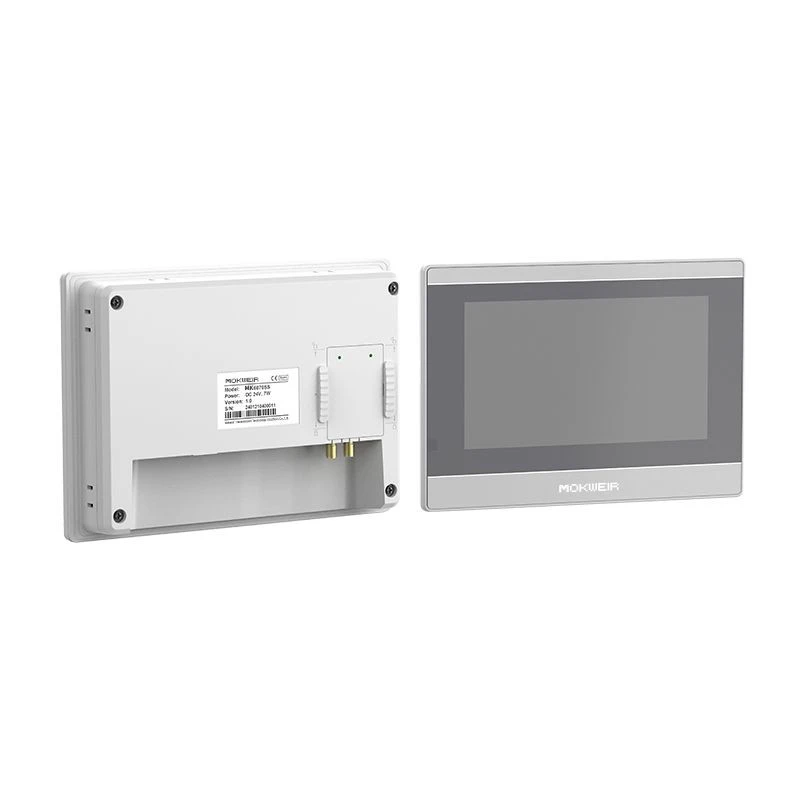

ما نیز ارائه می دهیمHMI 10 اینچوتHMI 7 اینچگزینه هایی که برای کاربردهای مختلف صنعتی مناسب هستند. این HMI ها به گونه ای طراحی شده اند که بادوام و قابل اعتماد باشند و تیم ما می تواند از برنامه نویسی ، استقرار و نگهداری پشتیبانی کند.
پایان
برنامه نویسی HMI یک کار پیچیده اما با ارزش است. با رعایت مراحل ذکر شده در این وبلاگ ، می توانید HMI ایجاد کنید که نیازهای فرآیندهای صنعتی شما را برآورده کند و تجربه اپراتور را افزایش دهد. ما به عنوان یک تأمین کننده HMI ، ما متعهد هستیم که HMI های با کیفیت بالا را ارائه دهیم و از مشتریان خود در طول فرآیند برنامه نویسی و استقرار پشتیبانی کنیم.
اگر علاقه مند به خرید HMI های ما هستید یا به برنامه نویسی HMI نیاز به کمک دارید ، لطفاً برای بحث در مورد تهیه با ما تماس نگیرید. ما مشتاقانه منتظر همکاری با شما هستیم تا عملیات صنعتی خود را بهینه کنیم.
