چگونه می توان یک رابط کاربری بصری برای HMI صنعتی طراحی کرد؟

طراحی یک رابط کاربری بصری (UI) برای HMI صنعتی (رابط انسان و ماشین) در چشم انداز صنعتی امروز بسیار مهم است. من به عنوان یک تأمین کننده صنعتی HMI ، دست اول را دیدم که چگونه یک UI خوب طراحی شده می تواند باعث افزایش بهره وری ، کاهش خطاها و بهبود تجربه کلی کاربر شود. در این وبلاگ ، نکاتی را در مورد چگونگی ایجاد یک UI بصری برای HMI صنعتی به اشتراک می گذارم.

درک کاربر

اولین قدم برای طراحی UI بصری ، درک پایان کاربران است. کارگران صنعتی اغلب نیازها و محدودیتهای خاصی دارند. آنها ممکن است در محیط های پر استرس کار کنند و زمان محدودی برای تعامل با HMI داشته باشند. برخی ممکن است سطح تخصص فنی مختلفی داشته باشند. بنابراین ، انجام تحقیقات کاربر ضروری است.

می توانید با مصاحبه با کارگران در طبقه کارخانه شروع کنید. از آنها در مورد کارهای روزانه خود ، نقاط درد هنگام استفاده از HMI های موجود ، و چه ویژگی هایی که دوست دارند ببینند ، بپرسید. این بازخورد مستقیم بینش ارزشمندی را در مورد نیازهای آنها به شما می دهد. به عنوان مثال ، اگر کارگران دائماً در حال حرکت باشند ، یک رابط لمسی با دکمه های بزرگ ممکن است مناسب تر از یک صفحه کلید باشد.

همچنین ، محیط فیزیکی را در نظر بگیرید. تنظیمات صنعتی می تواند پر سر و صدا ، کثیف و دارای نور ضعیف باشد. UI باید تحت این شرایط قابل مشاهده و آسان باشد. رنگ های کنتراست بالا و متن بزرگ ضروری است. برای عناصر مهم مانند دکمه های توقف اضطراری می توانید از رنگ های جسورانه و روشن استفاده کنید.

طراحی را ساده کنید

در مورد طراحی HMI صنعتی کمتر است. UI به هم ریخته می تواند بسیار زیاد باشد و منجر به اشتباه شود. با شناسایی عملکردهای اصلی HMI شروع کنید. مهمترین کارهایی که کاربران برای انجام آنها باید انجام دهند چیست؟ روی اینها تمرکز کنید و هر عناصر غیر ضروری را از بین ببرید.

به عنوان مثال ، اگر از HMI برای کنترل یک فرآیند تولید استفاده شود ، فقط شامل دکمه ها و نمایشگرهای مربوط به آن فرآیند است. از اضافه کردن ویژگی های اضافی که به ندرت استفاده می شود خودداری کنید. توابع مرتبط با گروه با هم. به عنوان مثال ، تمام کنترل های مرتبط با دما می توانند در یک بخش و کنترل فشار در بخش دیگر باشند.

ناوبری باید ساده باشد. از برچسب ها و نمادهای روشن استفاده کنید. نمادها می توانند یک راه عالی برای انتقال سریع اطلاعات باشند ، اما اطمینان حاصل کنید که آنها به راحتی قابل تشخیص هستند. در صورت امکان می توانید از نمادهای صنعتی استاندارد استفاده کنید. به عنوان مثال ، یک نماد پمپ برای کنترل پمپ.

ثبات مهم است

قوام در طراحی به کاربران کمک می کند تا UI را سریعتر یاد بگیرند و خطاها را کاهش می دهد. از همان طرح رنگ ، قلم و سبک های دکمه ای در سراسر HMI استفاده کنید. اگر از یک دکمه برای شروع یک فرآیند در یک صفحه استفاده می شود ، باید در تمام صفحه های دیگر به همان روش ظاهر شود و عملکردی داشته باشد.

طرح نیز باید سازگار باشد. اگر یک نوار منو در بالای یک صفحه دارید ، آن را در همان موقعیت در تمام صفحه ها نگه دارید. این پیش بینی قابلیت حرکت و کار با HMI را برای کاربران آسانتر می کند.

بازخورد ارائه دهید

کاربران باید بدانند که اقدامات آنها توسط HMI شناخته می شود. هنگام فشار دادن یک دکمه یا ارسال دستور ، بازخورد فوری را ارائه دهید. این می تواند به صورت بازخورد بصری باشد ، مانند دکمه تغییر رنگ هنگام فشار دادن یا بازخورد شنوایی ، مانند بوق.

به عنوان مثال ، هنگامی که کاربر مقدار دما جدید را تعیین می کند ، HMI باید مقدار جدید را بلافاصله نمایش دهد و شاید یک پیام تأیید ارائه دهد. اگر خطایی وجود داشته باشد ، مانند ورودی نامعتبر ، HMI باید به وضوح نشان دهد که چه اشتباهی رخ داده است.

تست قابلیت استفاده

پس از طراحی UI ، زمان آزمایش قابلیت استفاده است. این شامل داشتن کاربران واقعی با HMI و ارائه بازخورد است. می توانید یک محیط آزمایشی تنظیم کنید که از محیط واقعی صنعتی تقلید کند.

مشاهده کنید که چگونه کاربران به UI حرکت می کنند ، با چه کارکردهایی با آنها مشکل دارند و در صورت بروز هرگونه اشتباه. یادداشت برداری کنید و بر اساس بازخورد پیشرفت کنید. ممکن است لازم باشد که چندین دور آزمایش را طی کنید تا UI درست به دست بیاید.

ملاحظات خاص محصول

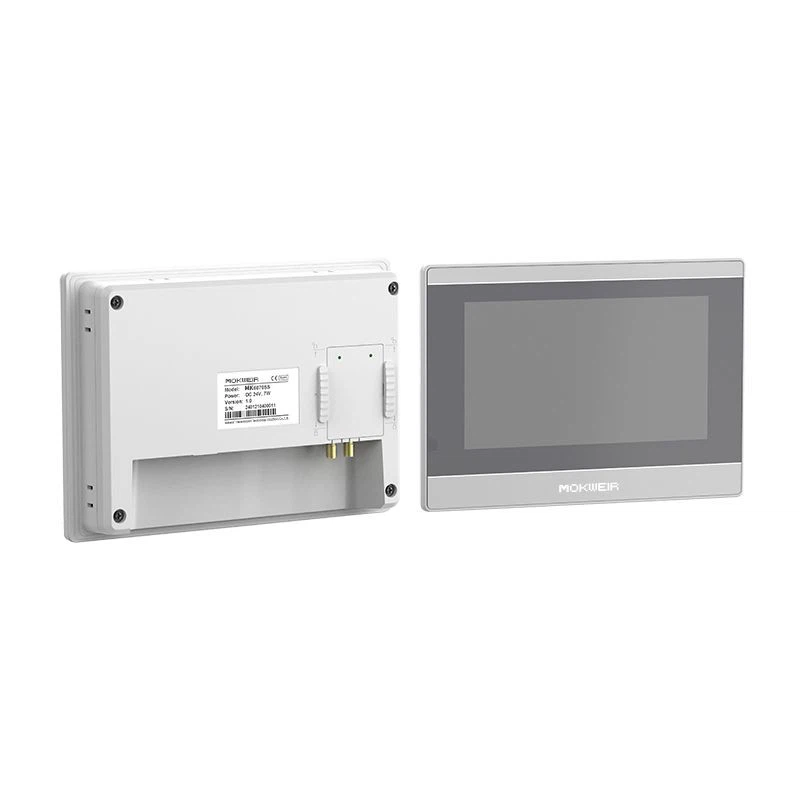

به عنوان یک تأمین کننده HMI صنعتی ، ما انواع مختلفی از HMI ها را ارائه می دهیم ، مانندHMI صنعتیباHMI 10 اینچوتHMI 7 اینچبشر هر کدام نیازهای طراحی منحصر به فرد خود را دارند.

HMI 7 - اینچی جمع و جور تر است ، بنابراین UI باید با دقت بیشتری بهینه تر شود. شاید شما نیاز به استفاده از نمادها و متن های کوچکتر داشته باشید ، اما هنوز هم خوانایی را حفظ کنید. HMI 10 اینچی فضای بیشتری دارد که امکان UI دقیق تر را فراهم می کند ، اما شما هنوز هم باید از ازدحام جمعیت جلوگیری کنید.

پایان

طراحی UI بصری برای HMI صنعتی یک فرایند پیچیده اما با ارزش است. با درک کاربران ، ساده کردن طراحی ، حفظ قوام ، ارائه بازخورد و انجام آزمایش قابلیت استفاده ، می توانید HMI ایجاد کنید که استفاده از آن آسان باشد و بهره وری صنعتی را بهبود بخشد.

اگر علاقه مند به کسب اطلاعات بیشتر در مورد HMI های صنعتی ما هستید یا نیازهای خاصی برای طراحی UI برای برنامه های صنعتی خود دارید ، دوست داریم از شما بشنویم. برای شروع بحث در مورد نیازهای خود و اینکه چگونه می توانیم بهترین راه حل را برای شما ارائه دهیم با ما تماس بگیرید.

منابع

• نورمن ، DA (2013). طراحی چیزهای روزمره. کتابهای اساسی
• نیلسن ، جی. (1993). مهندسی قابلیت استفاده. مورگان کافمن.
• ISO 9241 - 11: 1998. الزامات ارگونومیک برای کار اداری با پایانه های نمایش بصری (VDTS) - قسمت 11: راهنمایی در مورد قابلیت استفاده.
